    Как конденсатоотводчики Yoshitake избавят вас от пролетного пара?

    КВиП | Короли воды и пара
    —
    Блог
    —
    Обзоры товаров
    6 августа 2024
    Как конденсатоотводчики Yoshitake избавят вас от пролетного пара?

    Введение

    Опытные инженеры-теплотехники знают, что эффективность теплового оборудования, напрямую зависит от правильной организации отвода конденсата из пароконденсатной системы (ПКС). Но в погоне за удешевлением, некоторые компании пренебрегают этим фактом.

    Необходимое условие грамотно устроенной пароконденсатной системы - это не только наличие конденсатоотводчиков (далее - КО), но и их правильный подбор и установка, с учетом особенностей конкретного производства. КО - это энергосберегающее устройство, экономящее средства, которое к тому же, способно чрезвычайно быстро окупиться.
    Стремясь сэкономить на некоторых узлах ПКС, компании часто приобретают варианты подешевле. Конечно, в момент покупки, дешевый узел выглядит более выгодным, но если смотреть на перспективу, дешевле - не всегда значит выгоднее.

    Сегодня речь о конденсатоотводчиках компании Yoshitake, нашем надежном японском партнере, чью продукцию Вы найдете в нашем каталоге.

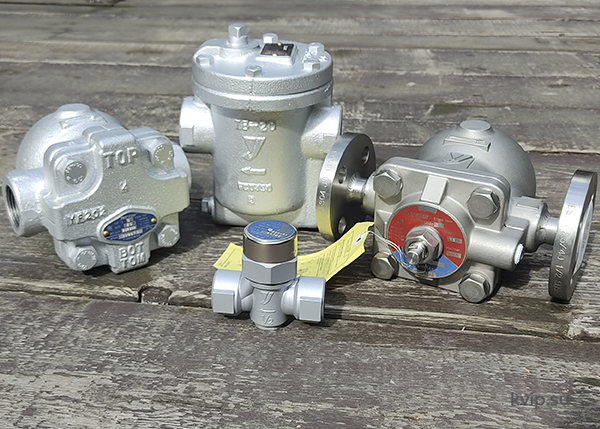

    Конденсатоотводчики

    Пропускная способность конденсатоотводчиков

    Не будем останавливаться на том, как правильно выбирать конденсатоотводчики, для этого на нашем сайте есть отдельная статья, скажем лишь, что при выборе, учитывается несколько факторов. Среди них - требуемая пропускная способность, и перепад давления на КО.

    И если с определением “давления до” конденсатоотводчика проблем не возникает, то с определением “давления после” него, как раз другая картина, так как на линии возврата конденсата, не всегда стоят манометры. Поэтому, при расчете пропускной способности КО, используют коэффициенты запаса.

    Т.е. подбирают такие КО, чья пропускная способность выше той, которая заложена в технических условиях эксплуатации паропровода. Это и есть коэффициент запаса.
    А как обозначаются конденсатоотводчики на схеме, вы сможете узнать из нашей статьи.
    В погоне за экономией бюджета, на нашем рынке ПКС складывается мнение, что коэффициент запаса пропускной способности 1,2-1,3 - это хорошо, но на самом деле это не совсем так. Если присмотреться к зарубежным производителям пароконденсатного оборудования, то они традиционно закладывают коэффициенты в 1,5-2, а некоторые и 2.5.

    И именно Yoshitake дает лучшую пропускную способность, чем аналогичные диаметры других производителей, Если взять, к примеру - TSF-10 и TSF-8 в 15-х, 20-х или 25-х диаметрах, то она намного выше, чем почти у всех других на рынке. А если говорить о 25-х диаметрах серии TSF-11, то она вообще “убойная” получается, на уровне 50-х диаметров некоторых производителей.

    Конечно, это всё, технические моменты, но если говорить простым языком, то чем выше пропускная способность - тем выше стабильность в работе теплообменников на низком давлении, выше скорость запуска и меньше вероятность гидроударов.

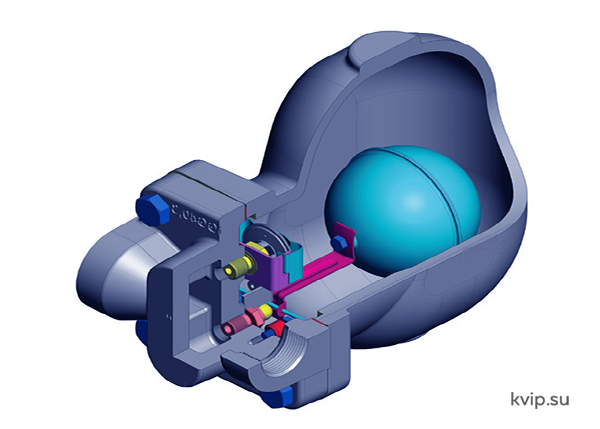

    Пропускная способность

    Перепады давления. Чем это грозит и как защитить оборудование

    Еще одна отличительная особенность конденсатоотводчиков Yoshitake –  широкий диапазон рабочих перепадов давления, доходящий до 21 бара, чем не сможет похвастаться никакой другой производитель этой линейки оборудования. Максимальные перепады давления поплавковых КО у них не более 14-16 бар.

    Именно эта особенность Yoshitake дает нам возможность закрывать намного больше задач. Говоря по сути, один отводчик с перепадом dP - 21 бар, закрывает огромнейшее их количество. К примеру, если брать рабочие параметры: Рвх - 10 бар, dP - 8 бар, Qраб - 1000 кг/ч, то конденсатоотводчик TSF-11F-21 DN25 dP=21 будет иметь двукратный запас пропускной способности, и огромный запас по перепаду давления.

    Дополнительные отличия поплавковых КО Yoshitake:

    • Встроенный термостатический элемент, который обеспечивает отвод воздуха и быстрый запуск системы.
    • Встроенный фильтр защищает механику устройства. Конечно это не повод отказываться от основного грязевого фильтра до КО в узле отвода конденсата, зато дает дополнительную возможность увеличения срока службы и эксплуатации оборудования.
    • Обслуживание можно производить без снятия отводчика с трубопровода, т.к. механика находится на съемной крышке.
    • Свободно вращающееся седло - обеспечивает его равномерный износ и увеличение срока эксплуатации.
    Ознакомиться с рекомендациями по устранению неполадок и тестированию конденсатоотводчиков вы можете в нашей статье.

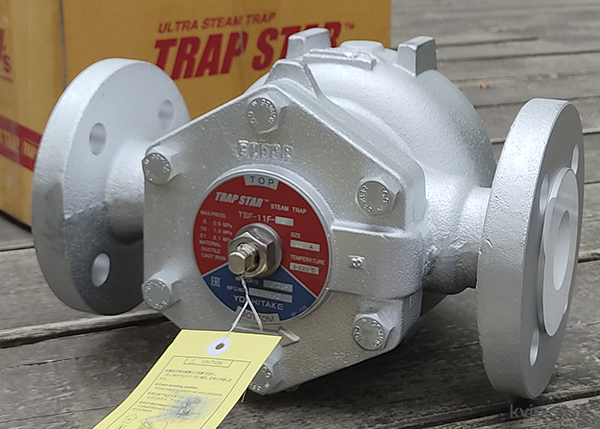

    Механизм изменения потока пара

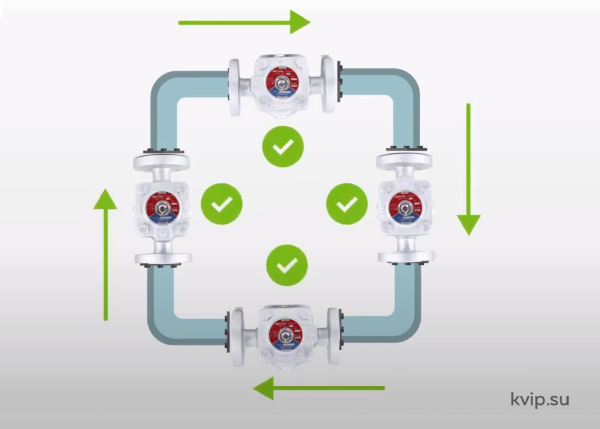

    Универсальность установки КО по направлению потока. Чем это выгодно?

    Следующая уникальная особенность, которая отличает конденсатоотводчики Yoshitake от других производителей – универсальность установки. Благодаря встроенному в крышку поворотному механизму, Yoshitake можно установить как на горизонтальных, так и на вертикальных трубопроводах, в четырех различных направлениях потока.

    Для изменения направления потока, нет необходимости его разбирать, достаточно повернуть рычаг. Проще говоря, его можно ставить “...вообще во всех положениях: снизу вверх, сверху вниз, слева направо, справа налево”, что удобно при монтаже в ограниченном пространстве.

    А еще, это значит, что можно держать один тип конденсатоотводчика для большинства задач на заводе. Т.е. если завод примет такое решение, как стандартное, то ему не нужно на каждую свою установку держать какой-то отдельный конденсатоотводчик, либо ждать, когда его переделают на заводе под необходимое направление, а установить имеющийся, просто повернув механизм в нужную сторону.

    Представьте, насколько это упростит работу и обслуживание ПКС, особенно сейчас, когда многие поставщики ушли с рынка, а скорость логистики значительно уменьшилась?
