Подбор редукционного узла для подогрева рулонов искусственного меха
Как мы познакомились?
6 апреля 2022-го года в КВиП обратился представитель Талдомской Меховой Фабрики с запросом на подбор редукционного клапана.Талдомская Меховая Фабрика открылась в 2017-м году и, на сегодняшний день, способна выпускать до 15 млн. кв. м. искусственного меха в год - этот показатель достигнут, в том числе, благодаря пароконденсатному оборудованию.Заказчик нашел нас в интернете, перешел на сайт и осуществил звонок дежурному инженеру-теплотехнику. Для КВиП это был первый опыт работы с предприятием, выпускающим меховую продукцию. Ниже Вы узнаете, особенность описываемого проекта, с какими сложностями мы сталкивались и как их преодолевали.
Как обстояли дела до нашего вмешательства?

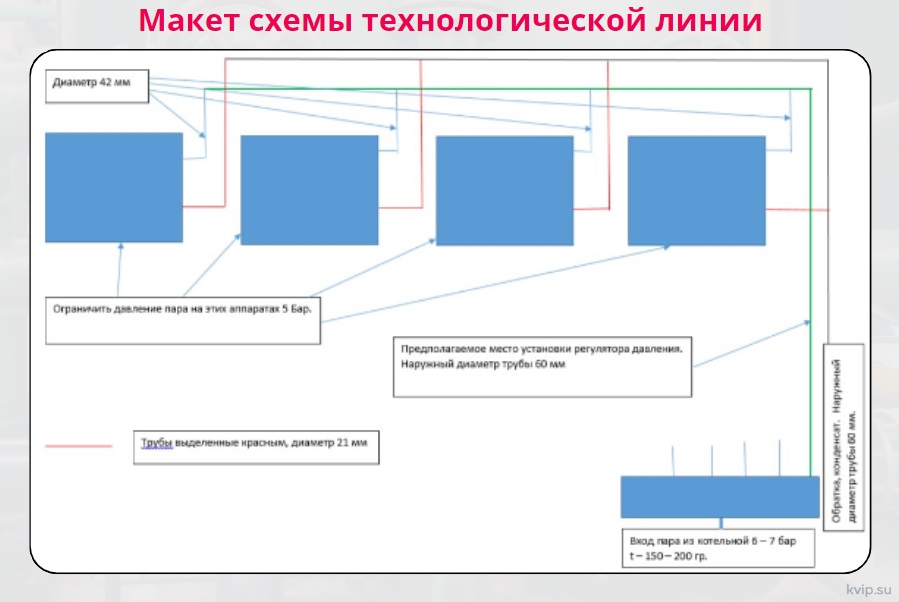

До нас, по данному проекту, ни к кому не обращались. Котел выдает 1200 кг/ч пара, с давлением 6-7 бар. Пар идет на 4 линии. Макет схемы выглядит следующим образом:
Что нужно было сделать?

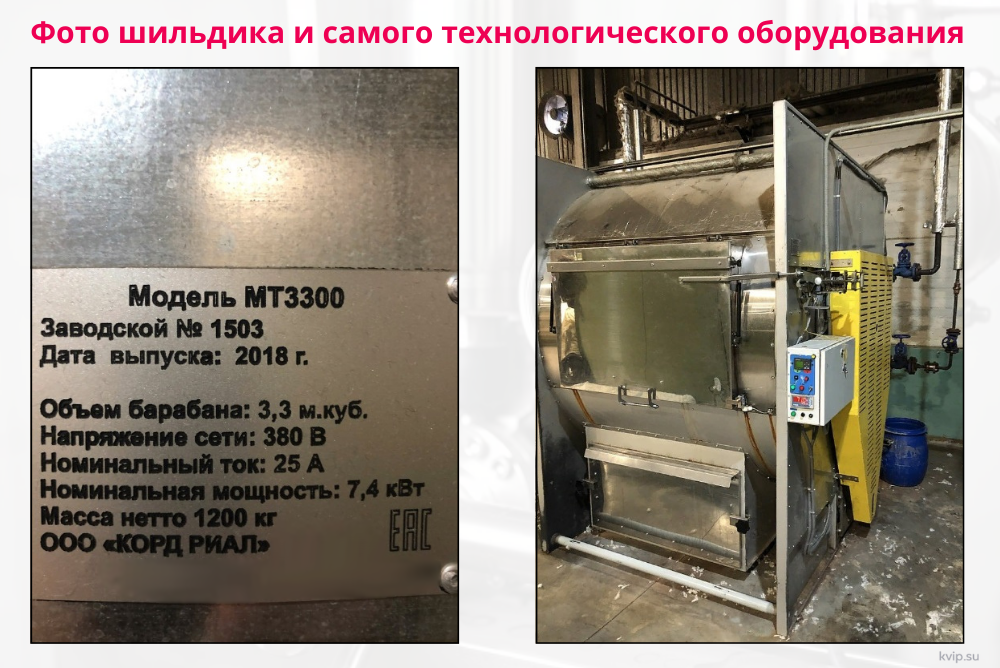

Требовалось стабилизировать давления пара. Это новая технологическая линия. Выше мы упомянули, что с котла выходил пар с давлением 6-7 бар - оборудование, на которое этот пар подается, требует 5 бар (рулоны меха проходят через тумблеровочный аппарат, который нагревает их).Перед началом расчетов, мы запросили фото шильдика и самого технологического оборудования, которые нам любезно предоставил Главный инженер предприятия:
Режим работы разный: максимально кол-во запускаемых машин - 4 (на 20 часов работы), однако бывает работают только 1-2 машины.
Узнайте всё о видах, устройстве и принципах действия теплообменного оборудования, в нашей статье.
Что мы сделали?
Сперва, заказчик сообщил, что обвязка линии не требуется, однако позже, нужда в трубопроводной арматуре все-таки возникла - о том, что повлияло на смену решения, читайте ниже.Исходя из вышеописанных параметров, инженер-теплотехник КВиП, произвел расчеты и, 11 апреля 2022-го года, предложил наиболее подходящий, под заданные характеристики, редукционный клапан для пара со встроенным фильтром DN50, PN25 Tmax=220°С Pвых=1..14бар и корпусом из ковкого чугуна (на данной линии, требуется вертикальная установка клапана).
Узнайте о том, куда пропали регуляторы давления с рынка РФ и какой выход из этой ситуации предлагает КВиП, в статье на нашем сайте.В этот же день мы отправили Заказчику коммерческое предложение для дальнейшего согласования внутри предприятия.
19 апреля 2022-го года, Главный инженер предприятия сообщил нам о том, что наше коммерческое не согласовали, поскольку нашли альтернативный вариант (другой редукционный клапан, который стоит в три раза дешевле).
Мы попросили поделиться информацией о том, какой именно клапан Заказчик рассматривает как альтернативу нашему, для того, чтобы убедиться в корректности подобранного клапана и, в случае ошибки другой организации, сообщить об этом Заказчику. Благо, что Главный инженер Талдомской Меховой Фабрики согласился!

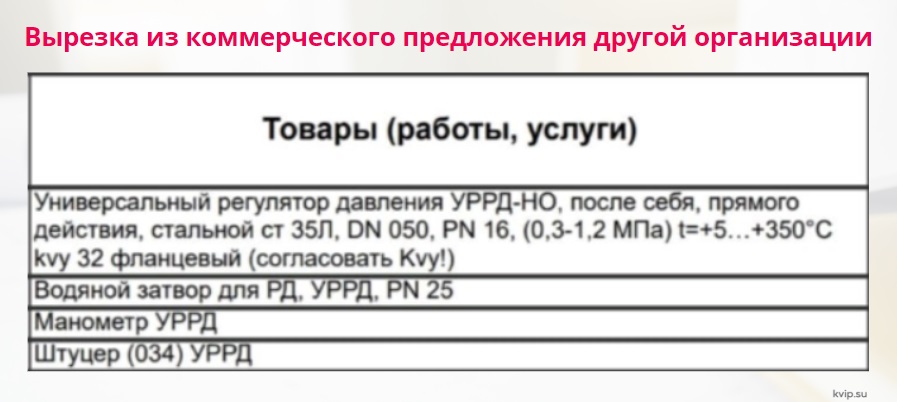

Именно такое поведение послужило получению большей выгоды Заказчику. Подробнее читайте ниже.Как выяснилось, в качестве альтернативы предложенного нами клапана, предполагался УРРД:
Стоимость данного клапана действительно составляла около 50 000 ₽ (регулятор, предложенный нами, стоил 166 000 ₽), однако, перед выбором, следует учесть разницу между ними. Наш клапан стоил дороже, поскольку:
- В нём мембрана из нержавеющей стали (не из резины);
- Не требует конденсатных емкостей;
- Высокая точность регулирования за счет пилотной конструкции;
- Широкий диапазон выходного давления на 1м клапане: от 1 до 14 бар;
- Нижняя граница регулирования - 10% от номинальной производительности (у клапанов прямого действия 20%), что позволяет обеспечивать стабильное поддержание заданного давления при значительных перепадах расхода пара и дает уверенность в работе узла, когда оборудование работает на минималках;
- Редукционное соотношение 1:20 (у этого не указано, но у похожих оно обычно не превышает 1:3);
- Давление на входе до 20 бар, температура на входе до 225°C;
- Высокая герметичность в закрытом состоянии. Протечка не более 0,01% от Kvs.
После переговоров с Заказчиком, инженер-теплотехник КВиП получил +10 к навыкам красноречия и убеждения, поскольку Талдомская Меховая Фабрика приняла реше
