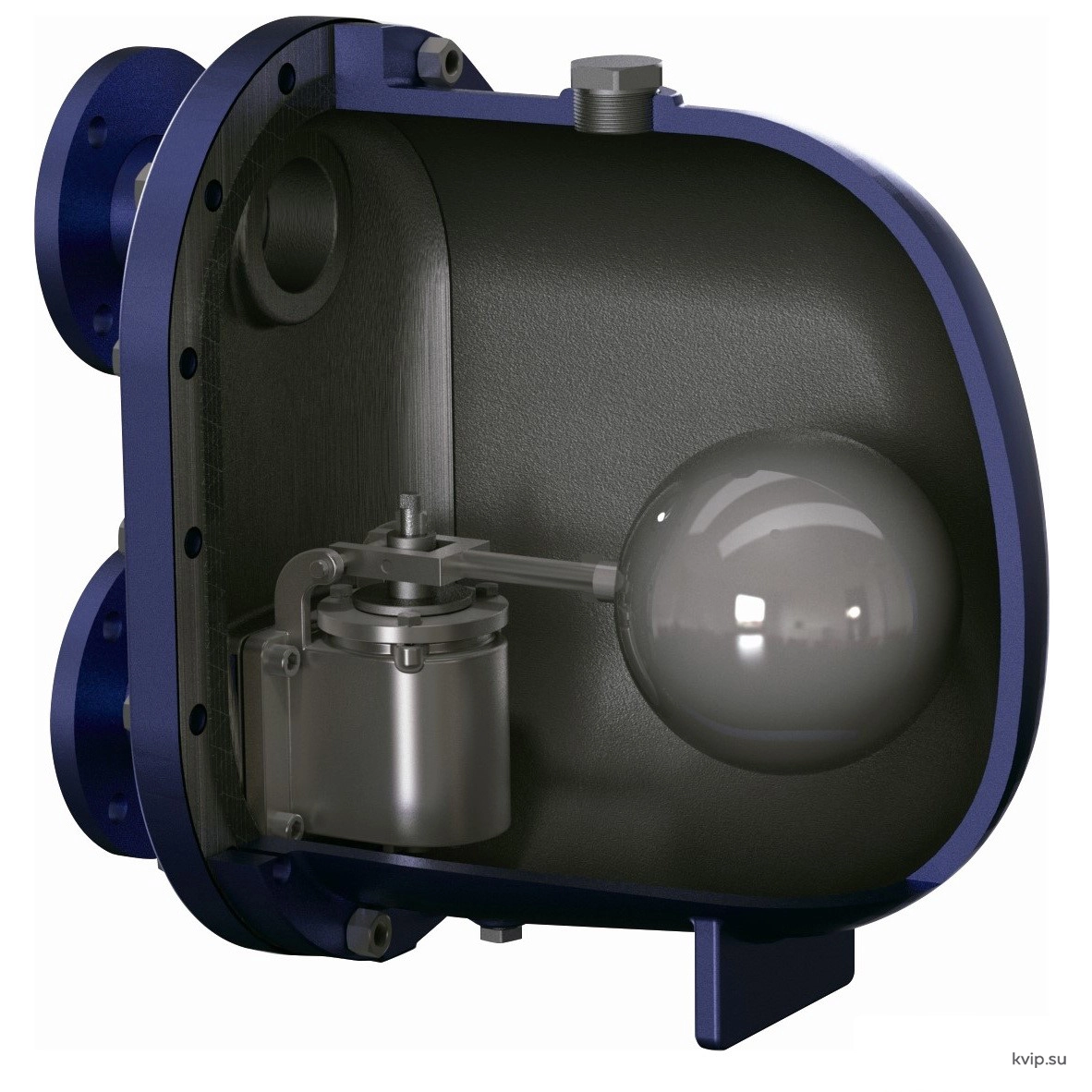

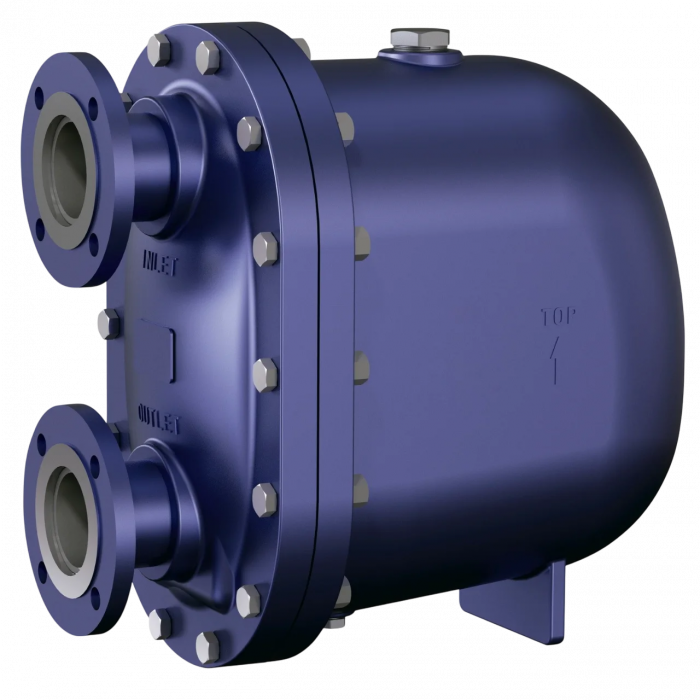

Описание
- Корпус и крышка изготовлены из литой стали, стойкой к высоким температурам
- Все внутренние детали изготовлены из нержавеющей стали, а все подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Проточная часть стойкая к гидроударам
- Двухседельный клапанный механизм
- Внутренний гидрозатвор обеспечивает отсутствие потерь пара
- Используйте таблицу пропускной способности для подбора
- Противодавление до 95% от давления на входе.
Teхнические данные
|
Номинальное давление |
PN40 |
|
Mакс. допустимое давление (корпус) |
3.92 МПа/200°С |
|
Maкс. допустимая температура (корпус) |
450°С/1.66 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
3.2 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
6.0 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Mатериалы
Крышка: WCB
Корпус: WCB
Седло: Maртенситная нерж. сталь
Воздухоотводчик: Мартенситная нерж. сталь
Другие внутренние элементы: Мартенситная нерж. сталь.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.

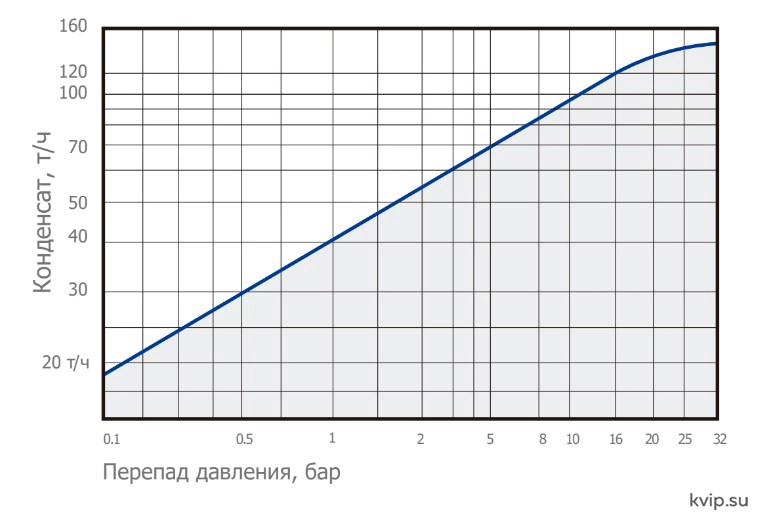

BFST80 Пропускная способность

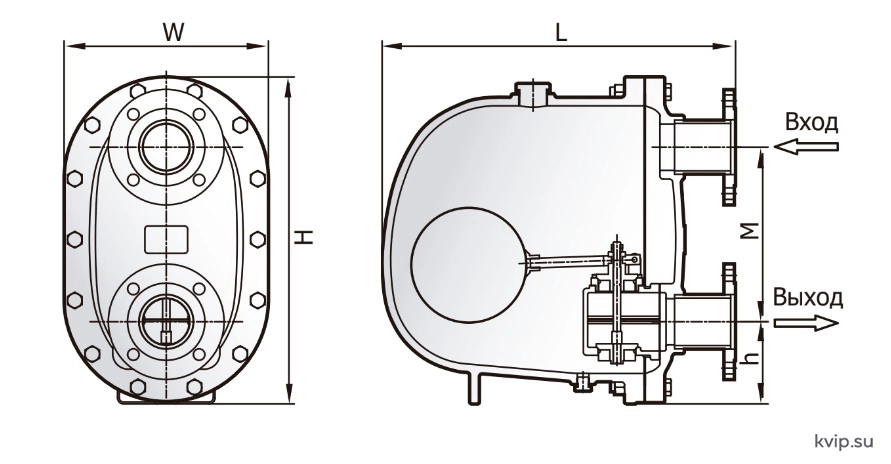

BFST80 Размеры, мм
| Mодель | DN | L | H | W | h | M | Вес |
| BFST80 | DN80 | 570 | 538 | 335 | 135 | 287 | 138 кг |
| DN100 | 590 | 838 | 335 | 135 | 287 | 145 кг | |
| DN150 | 630 | 565 | 335 | 135 | 287 | 150 кг |

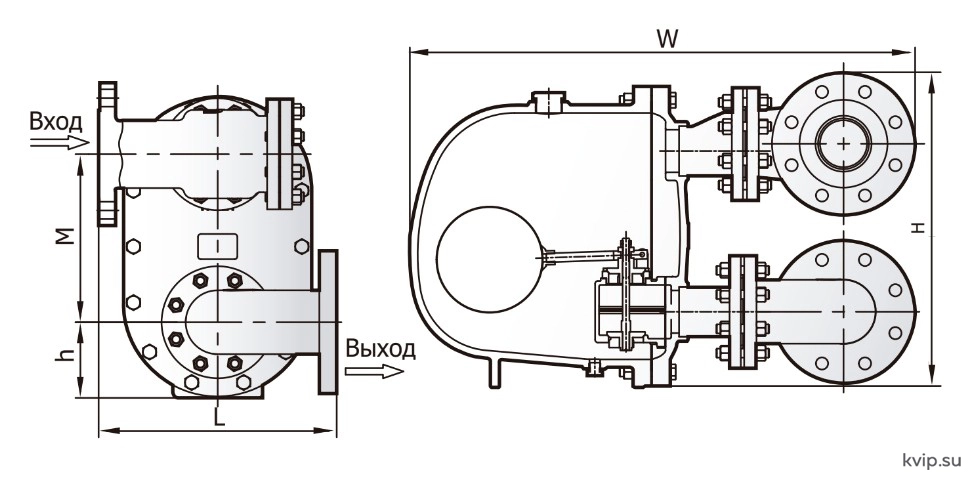

BFST80A Размеры, мм
| Mодель | DN | L | H | W | h | M | Вес |
| BFST80A | DN80 | 310 | 480 | 620 | 135 | 287 | 160 кг |
| DN100 | 350 | 540 | 900 | 135 | 287 | 185 кг | |
| DN150 | 420 | 610 | 960 | 135 | 287 | 200 кг |
BFST80B Размеры, мм
| Mодель | DN | L | H | W | h | M | Вес |
| BFST80 | DN80 | 570 | 538 | 335 | 135 | 287 | 138 кг |
| DN100 | 590 | 838 | 335 | 135 | 287 | 145 кг | |
| DN150 | 630 | 565 | 335 | 135 | 287 | 150 кг |
BFST80A Размеры, мм
| Mодель | DN | L | H | W | h | M | Вес |
| BFST80B | DN80 | 720 | 530 | 740 | 135 | 287 | 160 кг |
| DN100 | 775 | 550 | 758 | 135 | 287 | 190 кг | |
| DN150 | 900 | 570 | 775 | 135 | 287 | 210 кг |
