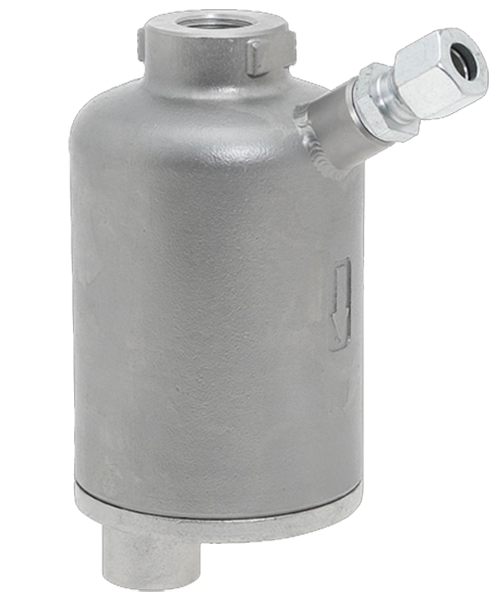

Описание ADCA FA16SS DN1/2"-3/4" DN15-20 конденсатоотводчика для сжатого воздуха
ADCA FA16SS автоматический конденсатоотводчик, конструкция которого представляет собой поплавковый механизм, отличается компактными размерами, имеет малый вес, специально разработан для отвода конденсата из систем сжатого воздуха. Устанавливается после воздухоохладителей, сепараторов и компрессорного оборудования. Присоединение: внутренняя резьба.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Как конденсатоотводчики TLV закрепились на рынке
Куда пропали регуляторы давления с рынка
Основные свойства ADCA FA16SS DN1/2"-3/4" DN15-20 конденсатоотводчика для сжатого воздуха
- Коррозионно-устойчивая конструкция;
- Заменяемые внутренние механизмы;
- Постоянный отвод конденсата;
- Не подвержен влиянию резких изменений нагрузок и перепадов давления.
| Опции: | Обжимные фитинги. С механизмом ручного сброса. |
|---|---|
| Применение: | Для холодного и горячего конденсата. |
| Исполнения: | FA16SS |
| Типоразмеры: | DN 1/2” - 3/4” |
| Присоединение: |
Вход ½” или ¾” вертикально (сверху вниз). Выход ½” вертикально. Внутренняя резьба ISO 7/1Rp(BS21) |

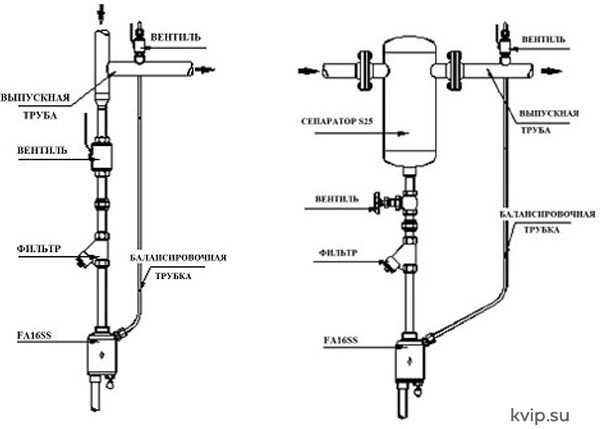

| Установка: |
Вертикальная установка. Конденсатоотводчик должен быть установлен строго вертикально в местах скапливания конденсата. Конденсат должен отводится по дополнительной трубе, присоединенной к выходному отверстию. См. инструкцию по монтажу и эксплуатации. |
Ограничения по применению
| Минимальная плотность жидкости | 0,75 кг/дм³ |
| Максимальный рабочий ΔP | 14 бар |
Технические характеристики
| Резьба PN16 | Макс. температура |
| Макс. давление | |
| 16 бар | 100 °C |
| 14,5 бар | 150 °C |
| 13,4 бар | 200 °C |
| 12,7 бар | 250 °C |
TMO - Максимальная рабочая температура - 180°
Пропускная способность, кг/ч
| Тип | DN | Перепад давления (бар) | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 3 | 4 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | ||
| FA16SS | 1/2"-3/4" | 120 | 145 | 180 | 190 | 230 | 250 | 300 | 330 | 340 | 360 | 380 | 400 | 430 |

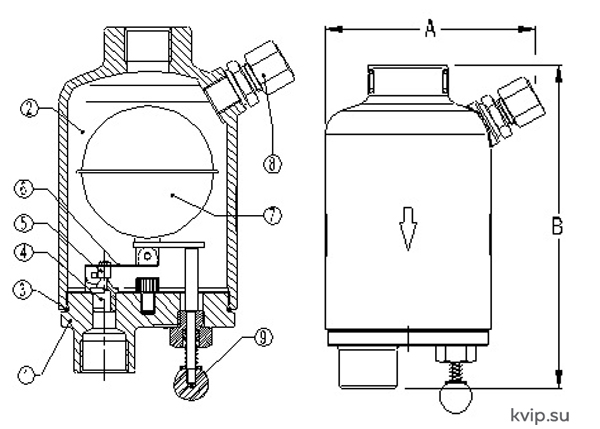

Спецификация материалов
|
|
Описание | Материал |
| 1 | Корпус | CF8M / 1/4408; AISI 316 / 1.4401 |
| 2 | Крышка | CF8M / 1/4408; AIS I316 / 1.4401 |
| 3 | *Прокладка | нитрил (NBR) |
| 4 | *Седло | AISI 316 / 1.4401 |
| 5 | *Клапан | витон (VITON) |
| 6 | *Рычаг | AISI 304 / 1.4301 |
| 7 | *Поплавок | AISI 304 / 1.4301 |
| 8 а) | Обжимной фитинг | Fe / Zn 12 - ISO 2081 |
| 9 б) | Механизм ручн. сброса | AISI 304 / 1.4301 |
а) 1/4" х 8 мм обж
