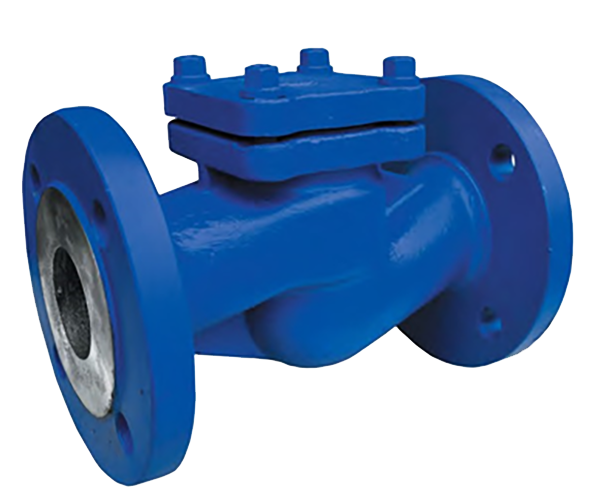

Описание АСТА ОК133 клапана обратного подъемного
Обратный клапан - вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.АСТА ОК133 клапан обратный подъемный является более новой моделью в линейке обратных клапанов (старая модель АСТА ОК03).
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА ОК133 клапана обратного подъемного
- Седловое уплотнение «металл по металлу»;
- Ремонтопригодная конструкция.
Технические характеристики АСТА ОК133 клапана обратного подъемного
|
Номинальный диаметр DN
|
15 – 300 |
| Условное давление PN | 40 бар |
| Температура рабочей среды | От –40 °С до 400 °С |
| Рабочая среда | Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана |
| Давление открытия | 0,1 бар |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Ограничение применений АСТА ОК133 клапана обратного подъемного
| Давление рабочей среды | Максимальная температура рабочей среды |
| 23,8 бар | 400 °С |
| 27,6 бар | 300 °С |
| 33,3 бар | 200 °С |
| 37,1 бар | 100 °С |
| 40 бар | 50 °С |

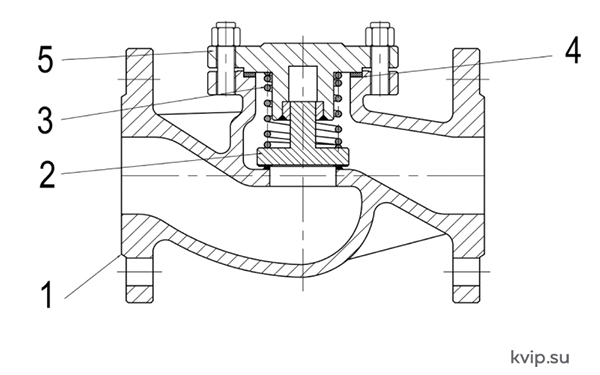

Спецификация материалов АСТА ОК133 клапана обратного подъемного
|
№
|
Наименование | Материал |
| 1 | Корпус | Углеродистая сталь GS-C25+13Cr |
| 2 | Диск | Углеродистая сталь A105+13Cr |
| 3 | Пружина | Нержавеющая сталь SS 304 |
| 4 | Уплотнение корпуса | Графит |
| 5 | Крышка | Углеродистая сталь GS-C25+13Cr |
