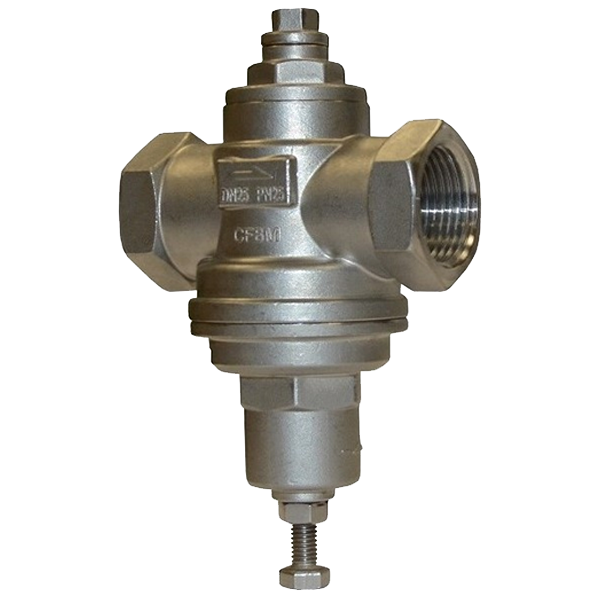

Описание и применение АСТА Р06/02 клапана редукционного "после себя"
Регулятор давления производства АСТА серии Р06 имеет конструкцию редукционного клапана и служит для поддержания постоянного давления за клапаном независимо от колебания давления на входе. О том, как правильно выбрать регулятор давления пара читайте в нашей статье.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Рабочая среда АСТА Р06/02 клапана редукционного "после себя"
Вода, воздух, азот и другие невязкие жидкости и газы, совместимые с материалами клапана.Технические характеристики АСТА Р06/02 клапана редукционного "после себя"
Материал: нержавеющая сталь;Температуры: -15°С до +100°С;
Давление на входе: Максимально 16 бар;
Давление на выходе; 1-6 бар, 4-10 бар, 8-13 бар;
Присоединение: резьбовое присоединение по ISO228;
Типоразмеры: DN 1/2” – 1”;
Опции: возможна установка манометра непосредственно на корпус редукционного клапана.

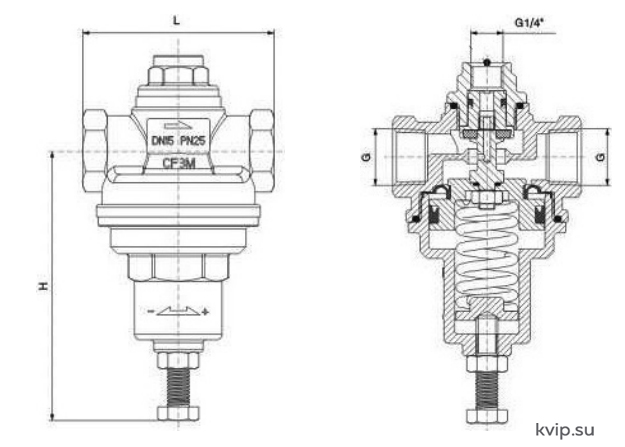

Габаритные размеры АСТА Р06/02 клапана редукционного "после себя"

| Типоразмер | H, мм | L, мм | Kv(м3/ч) | Масса, кг |
|---|---|---|---|---|
| 1/2" | 100 | 70 | 2,1 | 0,84 |
| 3/4" | 100 | 85 | 7,7 | 0,95 |
| 1" | 105 | 92 | 9,4 | 1,16 |
Маркировка АСТА Р06/02 клапана редукционного "после себя"
| Маркировка клапана | Аста | Р06 | / | 02 | - | 020 | - | 7,7 | - | М(Ф) | - | 25 | - | 04 | - | 100 | - | Р |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Маркировка клапана | АСТА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Тип клапана | Р06 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Функция клапана |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| Клапан редукционный | / | 02 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| Условный диаметр (DN), мм | - | ... |
|
|
|
|
|
|
|
|
|
|
|
|
||||
| Условная пропускная способность (Kvs), м3/ч | - | ... |
|
|
|
|
|
|
|
|
|
|
||||||
| Тип плунжера |
|
|
|
|
|
|
|
|
|
|
||||||||
| Плунжер с мягким уплотнением (FPM) | - | М(Ф) |
|
|
|
|
|
|
|
|
||||||||
| Условное давление (PN), бар | - | ... |
|
|
|
|
|
|
||||||||||
| Материал корпуса |
|
|
|
|
|
|
||||||||||||
| Нержавеющая сталь | - | 04 |
|
|
|
|
||||||||||||
| Температурное исполнение клапана, °С | - | ... |
|
|
||||||||||||||
| Тип присоединения |
|
|
||||||||||||||||
| Резьбовое | - | Р | ||||||||||||||||
